詳細介紹：

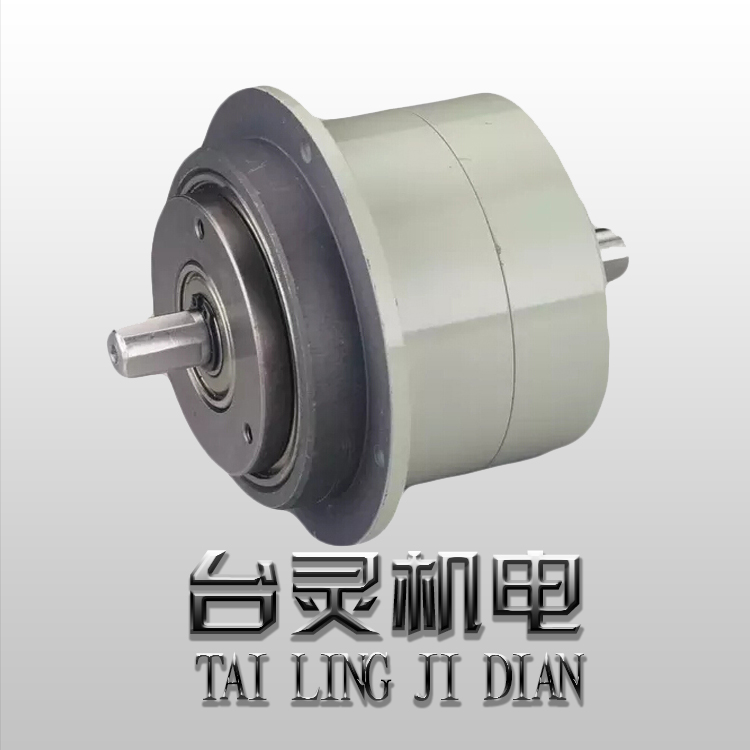

臺菱傳動內殼旋轉中空軸磁粉離合器TL-POC-B型，法蘭盤輸入，空心軸輸出，止口支撐，內殼旋轉。由于性能優越、適用性強并且耐用，因此被廣泛應用于紙張、薄膜、金屬薄板等的收卷及張力控制。該型內殼旋轉磁粉離合器可以使收卷的材料張力均勻，如印刷、包裝、分機、復合、涂布等機械設備就常用到。
空心軸磁粉離合器是沒有軸的，而雙軸磁粉離合器是附有輸入軸和輸出軸的，兩者的安裝方式也不同，兩者的性能、用途、功能也是一樣，均可與張力控制器配合使用。
內殼旋轉中空軸磁粉離合器安裝相關事項如下：
1、由于整體重量會比較重，請固定好整個設備；
2、請用彈性聯軸器連接輸入側和軸，注意同心度、直角度等必須控制在所使用彈性聯軸器的允許范圍以?xún)?nèi)；
3、請注意散熱，必要時請配置強制散熱裝置。

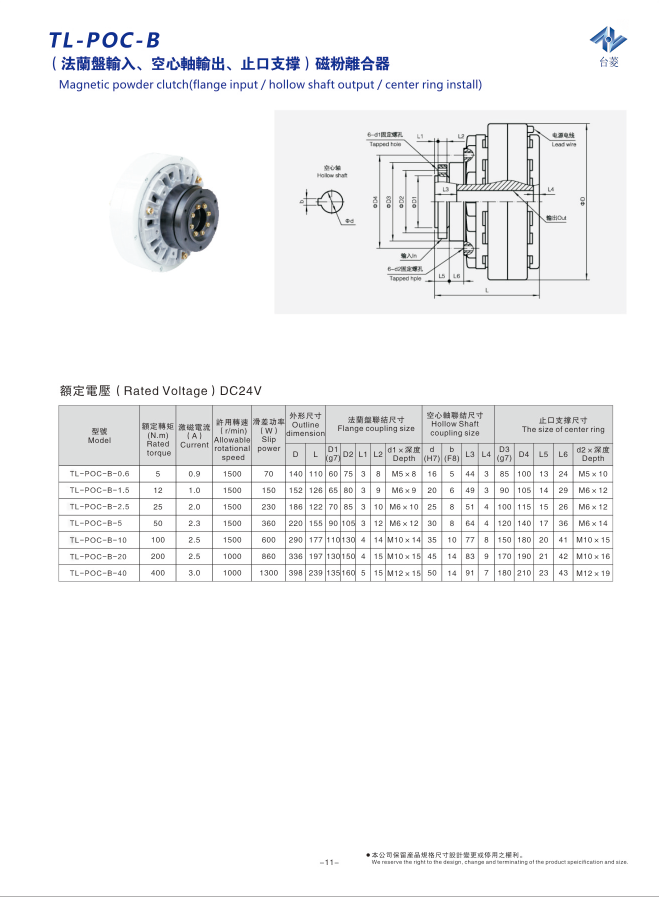

以下是我司內殼旋轉中空軸磁粉離合器規格型號參數表：
|
型 號TL-POC-B
|
0.6KG
|
1.5 KG
|
2.5 KG
|
5 KG
|
10 KG
|
20 KG
|
40 KG
|
|
定格轉矩（N-m）
|
6
|
12
|
25
|
50
|
100
|
200
|
400
|
|
電流（A）
|
0.9
|
1.0
|
2.0
|
2.3
|
2.5
|
2.5
|
3.0
|
|
允許轉速（r/min）
|
1500
|
1500
|
1500
|
1500
|
1500
|
1000
|
1000
|
|
功率（W）
|
70
|
150
|
230
|
360
|
600
|
860
|
1300
|
|
外形尺寸
|
D
|
140
|
152
|
186
|
220
|
290
|
336
|
398
|
|
L
|
110
|
126
|
122
|
155
|
177
|
197
|
239
|
|
法蘭盤聯結尺寸
|
D1(g7)
|
60
|
65
|
70
|
90
|
110
|
130
|
135
|
|
D2
|
75
|
80
|
85
|
105
|
130
|
150
|
160
|
|
L1
|
3
|
3
|
3
|
3
|
4
|
4
|
5
|
|
L2
|
8
|
9
|
10
|
12
|
14
|
15
|
15
|
|
d1*深度
|
M5*8
|
M6*9
|
M6*10
|
M6*12
|
M10*14
|
M10*15
|
M12*15
|
|
空心軸聯結尺寸
|
d(H7)
|
16
|
20
|
25
|
30
|
35
|
45
|
50
|
|
b(F8)
|
5
|
6
|
8
|
8
|
10
|
14
|
14
|
|
L3
|
44
|
49
|
51
|
64
|
77
|
83
|
91
|
|
L4
|
3
|
3
|
4
|
4
|
8
|
9
|
7
|
|
止口支撐尺寸
|
D3(g7)
|
85
|
90
|
100
|
120
|
150
|
170
|
180
|
|
D4
|
100
|
105
|
115
|
140
|
180
|
190
|
210
|
|
L5
|
13
|
14
|
15
|
17
|
20
|
21
|
23
|
|
L6
|
24
|
29
|
26
|
36
|
41
|
42
|
43
|
|
d2*深度
|
M5*10
|
